Γιατί να μας επιλέξετε;

Επαγγελματική ομάδα

Η Liaoning Pengcheng Cable Co., Ltd. ιδρύθηκε το 1990. Η ομάδα Ε & Α της εταιρείας αποτελείται από έμπειρους ειδικούς καλωδίων στον κλάδο και έχει αναπτύξει ανεξάρτητα μια ποικιλία από ειδικά καλωδιακά προϊόντα υψηλής τεχνολογίας.

Προηγμένος Εξοπλισμός

Η Pengcheng Cable διαθέτει μια σειρά από διεθνείς προηγμένες γραμμές παραγωγής, σύγχρονα εργοστάσια, βιομηχανικά πάρκα ολοκληρωμένων επιχειρήσεων κατασκευής συρμάτων και καλωδίων.

Ποιοτικός έλεγχος

Λύση μίας στάσης

Η εταιρεία δεσμεύεται κυρίως στην έρευνα και ανάπτυξη και παραγωγή εύκαμπτων πυρίμαχων καλωδίων με μόνωση ορυκτών, καλωδίων από κυματοειδές χαλκό με μόνωση ζώνης μαρμαρυγίας και νέας σειράς υψηλής αγωγιμότητας 8000 θωρακισμένων καλωδίων ισχύος από κράμα αλουμινίου με πυρήνα, όπως καθώς και καλώδια επιβραδυντικής φλόγας χωρίς καπνό χωρίς αλογόνο και συνηθισμένα σύρματα και καλώδια και άλλη πλήρη γκάμα συστημάτων έρευνας και ανάπτυξης συστημάτων καλωδιακών προϊόντων υψηλής ποιότητας, σχεδίασης, κατασκευής, εμπορίας και σέρβις.

Τι είναι ένα καλώδιο πίνακα ελέγχου

Τα καλώδια του πίνακα ελέγχου είναι καλώδια πολλαπλών αγωγών που χρησιμοποιούνται σε εφαρμογές αυτοματισμού και οργάνων. Τα καλώδια του πίνακα ελέγχου μπορούν να μετρήσουν και να ρυθμίσουν τις μεταδόσεις αυτοματοποιημένων διαδικασιών. Τα καλώδια του πίνακα ελέγχου είναι συχνά UL ή/και CSA.

Καλώδιο ελέγχου φωτισμού PVC

Καλώδιο ελέγχου φωτισμού PVC, καλώδιο ελέγχου με επένδυση PVC με μόνωση. k: Καλώδιο ελέγχου, το πρώτο v: μονωτικό υλικό χλωριούχο πολυβινύλιο, το δεύτερο v: Υλικό θήκης πολυβινυλοχλωρίδιο, p: Θωρακισμένο καλώδιο, υπάρχει ένα στρώμα μεταλλικής θωράκισης στο καλώδιο.

Καλώδιο ελέγχου φωτισμού 2.5 Καλώδιο Sy

Προδιαγραφές καλωδίου ελέγχου KVV τεχνικές παράμετροι μοντέλου

● Η ονομαστική τάση συχνότητας ισχύος Uo/U είναι 450/750 V.

● Η επιτρεπόμενη μακροχρόνια θερμοκρασία λειτουργίας του αγωγού καλωδίου είναι 70 μοίρες.

Ευέλικτο καλώδιο ελέγχου

Ο πυρήνας του καλωδίου ελέγχου είναι πυρήνας χαλκού, η ονομαστική διατομή είναι 2,5 mm2 και κάτω, 2 ~ 61 πυρήνες. 4 ~ 6mm2,2 ~ 14 πυρήνες; 10mm2,2 ~ 10 πυρήνες. Θερμοκρασία λειτουργίας καλωδίου ελέγχου: Η μόνωση από καουτσούκ είναι 65 μοίρες, η μόνωση PVC είναι 70 μοίρες και 105 μοίρες δύο βαθμών.

Ηλεκτρικό καλώδιο ελέγχου

Το καλώδιο ελέγχου KYJY είναι ένα χαμηλής τάσης επιβραδυντικό φλόγας από χαλκό με σταυροειδείς δεσμούς μονωμένη ταινία χάλυβα θωρακισμένο καλώδιο ελέγχου με επένδυση PVC. Το καλώδιο ελέγχου KYJY παράγεται σύμφωνα με το πρότυπο GB/T9330.3-2008.

Πυράντοχο καλώδιο ελέγχου

Καλώδιο ελέγχου πυρκαγιάς, πολυαιθυλένιο τύπου XLPE, στριμμένο συνθετικό καλώδιο με σύρμα πυρήνα, χρώμα σύρματος πυρήνα σύμφωνα με το GB/T 5023.1 κατάλληλο για ονομαστική τάση 450/750V θερμοκρασία τοποθέτησης όχι χαμηλότερη από 0 μοίρες.

Καλώδιο ελέγχου 4 πυρήνων

Καλώδιο ελέγχου 4 πυρήνων, το καλώδιο ελέγχου byj είναι κατάλληλο για θήκη ονομαστικής τάσης 450/750V από πολυβινυλοχλωρίδιο, πολυαιθυλένιο τύπου XLPE, στριμμένο συνθετικό καλώδιο πυρήνα, χρώμα σύρματος πυρήνα σύμφωνα με GB/T 5023.1 και JB/T 8734ro1.

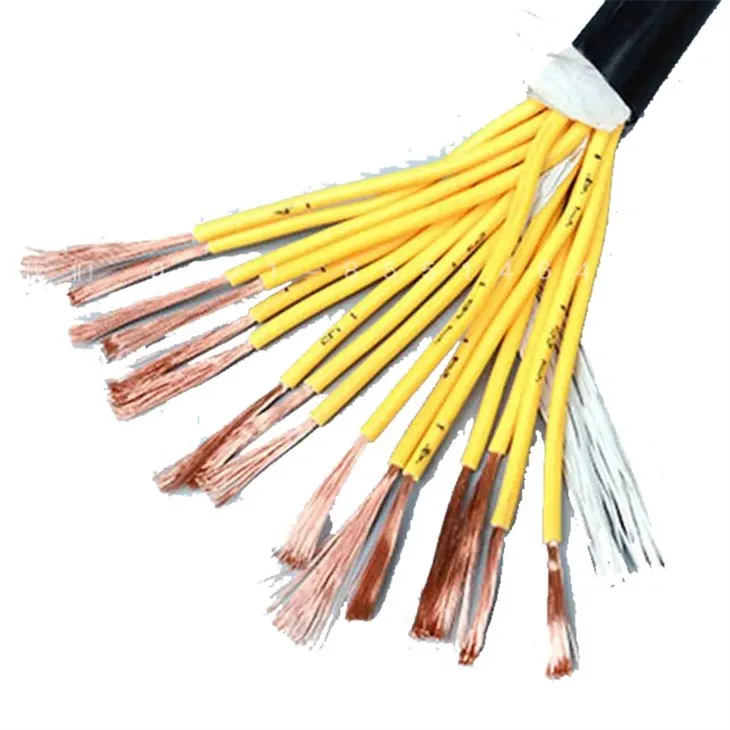

Καλώδιο πίνακα ελέγχου

Το καλώδιο ελέγχου είναι ένα καλώδιο ελέγχου με μόνωση PVC και επένδυση PVC κατάλληλο για βιομηχανικές και μεταλλευτικές επιχειρήσεις, τμήματα ενέργειας και μεταφορών, για ονομαστική τάση AC κάτω από 450/750 βολτ για έλεγχο, προστασία γραμμών και άλλες περιπτώσεις.

Καλώδιο 4 πυρήνων Cy

Καλώδιο ελέγχου 4 πυρήνων, κατάλληλο για ονομαστική τάση 450/750V η θερμοκρασία λειτουργίας δεν είναι μεγαλύτερη από 70 μοίρες, η θερμοκρασία εγκατάστασης δεν είναι χαμηλότερη από 0 μοίρες.

Ποια είναι η διαφορά μεταξύ του καλωδίου του πίνακα ελέγχου και του καλωδίου οργάνων

Η διαφορά μεταξύ του καλωδίου ελέγχου και του καλωδίου οργάνων είναι κυρίως στη χρήση. Είτε μπορεί να είναι συμπαγές είτε λανθάνον. Πίσω στις «παλιές καλές μέρες» τα καλώδια του πίνακα ελέγχου (για κινητήρες) έπρεπε να έχουν μεγαλύτερο καλώδιο από τα καλώδια οργάνων για να χειρίζονται τα μεγαλύτερα ρεύματα που απαιτούνται για τους εκκινητήρες κινητήρα. Τυπικά τερματίζονταν κάτω από βιδωτούς ακροδέκτες και το συμπαγές σύρμα διευκολύνει αυτόν τον τερματισμό.

Τα καλώδια οργάνων ήταν μικρότερης διαμέτρου και συχνά κατασκευάζονταν από σύρμα που είναι πιο εύκαμπτο. Σήμερα, με μεγαλύτερη χρήση ηλεκτρονικών χειριστηρίων εκκίνησης, είναι κυρίως η καλωδίωση ελέγχου διακοπτών (διακοπτών) που χρειάζεται το καλώδιο μεγαλύτερης διαμέτρου.

Η άλλη διαφορά μεταξύ των 2 τύπων είναι ότι το καλώδιο οργάνων είναι συνήθως ένα θωρακισμένο (διαφανές), συνεστραμμένο ζεύγος. Αυτή η κατασκευή χρησιμεύει για την ελαχιστοποίηση του "crosstalk" (επαγωγική σύζευξη) που προκαλεί λανθασμένες ενδείξεις για τα όργανα. Τα καλώδια του πίνακα ελέγχου, των οποίων τα κυκλώματα λειτουργούσαν σε επίπεδα 125 VDC, 110 VAC ή 220 VAC ήταν γενικά ανοσία σε αυτό, και επομένως δεν απαιτούσαν τη θωράκιση.

Σήμερα, όταν τα σήματα ελέγχου εκτελούνται στα 24 VDC, συνιστάται και για αυτά η κατασκευή θωρακισμένου συνεστραμμένου ζεύγους.

Πρέπει ακόμα να είστε προσεκτικοί σχετικά με τον διαχωρισμό στάθμης, αλλά εφόσον αντιμετωπίζετε χαμηλές τάσεις συνεχούς ρεύματος (μέγιστο 28 V), φορτία αντίστασης και χρησιμοποιώντας θωρακισμένα καλώδια συνεστραμμένου ζεύγους, μπορείτε να συνδυάσετε τους πυρήνες ελέγχου και οργάνων σε ένα μόνο καλώδιο όπου χρειάζεται. (Είναι ακόμα καλύτερη πρακτική να τα διατηρείτε ξεχωριστά.) Θα πρέπει επίσης να κρατάτε τα επαγωγικά φορτία (όπως ηλεκτρομαγνητικές βαλβίδες και ρελέ) χωριστά από τα όργανα, καθώς μπορούν να δημιουργήσουν υψηλές επαγωγικές τάσεις αιχμής όταν απενεργοποιούνται.

Πρέπει ακόμα να επιλέξετε ένα μέγεθος καλωδίου αρκετό για να χειριστεί το μέγιστο ρεύμα και μόνωση για τη μέγιστη τάση.

Μπορείτε να χρησιμοποιήσετε ένα καλώδιο πίνακα ελέγχου για τροφοδοσία

Τα καλώδια του πίνακα ελέγχου μεταδίδουν απευθείας ηλεκτρική ενέργεια από το σημείο διανομής ισχύος του συστήματος ισχύος στις γραμμές σύνδεσης ισχύος διαφόρων ηλεκτρικών συσκευών, ενώ τα καλώδια ηλεκτρικής ενέργειας χρησιμοποιούνται κυρίως για τη μετάδοση ισχυρής ηλεκτρικής ενέργειας στην παραγωγή, διανομή, μετάδοση, μετατροπή, και γραμμές τροφοδοσίας και το ρεύμα που διέρχεται είναι μεγάλο. Το καλώδιο ηλεκτρικού ρεύματος χρησιμοποιείται στην κύρια γραμμή του συστήματος ισχύος για τη μετάδοση και τη διανομή ηλεκτρικής ενέργειας μεγάλης λειτουργίας.

Ποια είναι τα πλεονεκτήματα των καλωδίων του πίνακα ελέγχου

Τα καλώδια του πίνακα ελέγχου κατασκευάζονται σύμφωνα με τις αυστηρές διαδικασίες διασφάλισης ποιότητας και ποιοτικού ελέγχου. Με στόχο την παροχή υπηρεσιών για το προκαθορισμένο χρονικό πλαίσιο, τα καλώδια του πίνακα ελέγχου θα λειτουργούν άψογα για όλη τη διάρκεια ζωής.

Τα πλεονεκτήματα των καλωδίων του πίνακα ελέγχου περιλαμβάνουν:
● Ελαφρύ
● Ευελιξία για να ταιριάζει σε κάθε δομή
● Μηχανική απόδοση
● Χρήσιμο για πολλούς τομείς
● Λειτουργία κατά των παρεμβολών
● Παρατεταμένη διάρκεια ζωής
● Χαρακτηριστικό ανθεκτικό στη φθορά
● Μη διαβρωτικό υλικό

Πώς κατασκευάζονται τα καλώδια του πίνακα ελέγχου

Ενώ υπάρχουν διαφορετικοί τύποι καλωδίων πίνακα ελέγχου, τα περισσότερα από αυτά διαθέτουν παρόμοια κατασκευή. Αποτελούνται από επτά μεμονωμένες δέσμες σύρματος. Στο κέντρο ενός καλωδίου πίνακα ελέγχου υπάρχει μια δέσμη μονής καλωδίων, η οποία περιβάλλεται από έξι άλλες δέσμες καλωδίων.

Οι περισσότεροι τύποι καλωδίων πίνακα ελέγχου είναι κατασκευασμένοι από χάλυβα. Με αυτά τα λόγια, μερικά από αυτά είναι κατασκευασμένα από ανθρακούχο χάλυβα, ενώ άλλα είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Τα καλώδια του πίνακα ελέγχου από ανθρακούχο χάλυβα είναι ισχυρότερα, αλλά δεν διαθέτουν τις ιδιότητες αντοχής στη διάβρωση του ανοξείδωτου χάλυβα. Ανεξάρτητα από το υλικό, τα καλώδια του πίνακα ελέγχου είναι ήδη ισχυρά επειδή είναι κατασκευασμένα από πολλαπλές δέσμες καλωδίων.

Πώς μπορώ να επιλέξω Μέγεθος καλωδίου πίνακα ελέγχου

Πρώτα, μετρήστε την υψηλότερη επιτρεπόμενη πτώση τάσης.

Δεύτερον, υπολογίστε το ρεύμα φορτίου.

Τρίτον, πρέπει να γνωρίζετε ότι το καταλληλότερο καλώδιο θα είναι αυτό που έχει μια τιμή ρεύματος πλησιέστερη στο υπολογιζόμενο ρεύμα φορτίου. Πολλά διαγράμματα με μεγέθη καλωδίων και αντίστοιχες τρέχουσες αξιολογήσεις είναι εύκολα διαθέσιμα στο διαδίκτυο. Χρησιμοποιήστε ένα τέτοιο διάγραμμα για να επιλέξετε ένα κατάλληλο καλώδιο.

Τέταρτον, χρησιμοποιήστε το διάγραμμα για να εντοπίσετε επίσης την πτώση τάσης σε μέτρα ή 100 πόδια, σύμφωνα με το σύστημα που προτιμάτε.

Πέμπτον, χρησιμοποιήστε τον ακόλουθο τύπο χαρακτηρισμού μεγέθους καλωδίου και ρεύματος για τον υπολογισμό της πτώσης τάσης κατά μήκος του πραγματικού μήκους του κυκλώματος καλωδίωσης.
● Εάν θέλετε να υπολογίσετε την πτώση της τάσης ανά μέτρο, (Πραγματικό μήκος κυκλώματος x πτώση βολτ για 1 m) /100
● Εάν θέλετε να βρείτε την πτώση τάσης σε 100 πόδια (πραγματικό μήκος κυκλώματος x πτώση βολτ για 100 πόδια) /100
Αφού υπολογίσετε τα παραπάνω, πρέπει να πολλαπλασιάσετε την τιμή που λαμβάνετε με τον συντελεστή φορτίου:
Συντελεστής φόρτωσης=Ρεύμα φορτίου που πρέπει να λαμβάνεται από το καλώδιο/ Ονομαστικό ρεύμα καλωδίου (το οποίο πρέπει να δίνεται στο γράφημα στο οποίο αναφέρεστε).
Τώρα, έχετε φτάσει στην τιμή πτώσης τάσης του καλωδίου όταν το ρεύμα φορτίου περνά μέσα από αυτό.
Εάν αυτή η τιμή είναι μικρότερη από τη μέγιστη επιτρεπόμενη πτώση τάσης, τότε το μέγεθος του επιλεγμένου καλωδίου θα πρέπει να είναι εντάξει.
Εάν η τιμή είναι μεγαλύτερη από την τιμή της μέγιστης επιτρεπόμενης πτώσης τάσης, τότε πρέπει να υπολογιστεί η πτώση τάσης για το επόμενο καλώδιο μεγαλύτερου μεγέθους σύμφωνα με το αναφερόμενο διάγραμμα. Αυτή η διαδικασία πρέπει να συνεχιστεί έως ότου η τιμή της πτώσης τάσης γίνει μικρότερη από τη μέγιστη επιτρεπόμενη τιμή πτώσης τάσης.

Πόσους πυρήνες έχει ένα καλώδιο πίνακα ελέγχου

Ο αριθμός των πυρήνων του καλωδίου τροφοδοσίας είναι σχετικά μικρός, συμπεριλαμβανομένων μονοπύρηνων, δύο πυρήνων, 3 πυρήνων, 4 πυρήνων και 5 πυρήνων. Σύμφωνα με τις απαιτήσεις του ηλεκτρικού δικτύου, το μέγιστο είναι γενικά 5 πυρήνες. Τα καλώδια του πίνακα ελέγχου χρησιμοποιούνται για τη μετάδοση σημάτων ελέγχου, τα οποία περιέχουν μεγάλο αριθμό πυρήνων, που κυμαίνονται από 2 πυρήνες έως 61 πυρήνες ή περισσότερους. Τα καλώδια του πίνακα ελέγχου χρησιμοποιούν επίσης διάφορες δομές σύρματος πυρήνα και μέτρα θωράκισης για να επιτύχουν ικανοποιητικά αποτελέσματα ηλεκτρομαγνητικής συμβατότητας.

Από τι είναι κατασκευασμένα τα καλώδια του πίνακα ελέγχου

Ένα καλώδιο πίνακα ελέγχου είναι κατασκευασμένο από μηχανικό καλώδιο (συρματόσχοινο), το οποίο συνήθως κατασκευάζεται από γαλβανισμένο χάλυβα, ανοξείδωτο χάλυβα ή άλλα κράματα. Τα καλώδια του πίνακα ελέγχου είναι ένα συγκρότημα ή σύστημα καλωδίων και εξαρτημάτων, όπως ένα εξάρτημα μπάλας και στελέχους, όπου υπάρχει είσοδος ή ενέργεια που προκαλεί έξοδο ή αποτέλεσμα.

Συμβουλές για την εγκατάσταση των καλωδίων του πίνακα ελέγχου

Βασικές παράμετροι

● Ο αγώγιμος πυρήνας των καλωδίων
Για τον αγώγιμο πυρήνα, πρέπει να γνωρίζετε από ποιο υλικό είναι κατασκευασμένος ο αγώγιμος πυρήνας, πόση είναι η διατομή του πυρήνα και πόσος είναι ο αριθμός των μικρών ινών μέσα στον πυρήνα. Θα μπορείτε να εξετάσετε τις κατάλληλες επιλογές κατασκευής για να διασφαλίσετε ότι δεν μειώνεται η απόδοση μετάδοσης του καλωδίου.
Το υλικό του πυρήνα και η διατομή του πυρήνα θα επηρεάσουν την απόσταση μετάδοσης. Ο αριθμός των μικρών ινών θα αυξήσει την απαλότητα του πυρήνα (αυξάνοντας την ακτίνα κάμψης του καλωδίου) και θα αυξήσει την ικανότητα απορρόφησης των κραδασμών που προκαλούνται από τα γύρω μηχανήματα.
● Προστατευτική ταινία καλωδίων
Η προστατευτική ταινία βοηθά στον έλεγχο των καλωδίων τροφοδοσίας για τη καλύτερη μετάδοση σημάτων. Είναι κατασκευασμένα από λεπτό φύλλο αλουμινίου ή επικασσιτερωμένο πλέγμα χαλκού. Το υλικό από αλουμινόχαρτο είναι αρκετά συμπαγές, επομένως είναι απαραίτητο να προσέχετε την επιτρεπόμενη ακτίνα κάμψης για να αποφύγετε το σπάσιμο του στρώματος κατά των παρεμβολών του καλωδίου του πίνακα ελέγχου.
● Τάση καλωδίων
Η τάση λειτουργίας είναι επίσης ένας παράγοντας που πρέπει να λάβετε υπόψη κατά την εγκατάσταση καλωδίων τροφοδοσίας. Κανονικά, τα καλώδια με τάση 300V/500V ή 0,6/1kV θα δρομολογούνται σε ένα ξεχωριστό σύστημα συρταριών καλωδίων από συστήματα με χαμηλή τάση<100V.

Το περιβάλλον εγκατάστασης

Πριν εγκαταστήσετε το καλώδιο του πίνακα ελέγχου, πρέπει να μάθετε προσεκτικά τις τεχνικές απαιτήσεις του έργου για να έχετε μια συγκεκριμένη κατανόηση του περιβάλλοντος λειτουργίας και τις ενώσεις στις οποίες πρέπει να εκτίθεται το καλώδιο τροφοδοσίας καθημερινά.
Με βάση το περιβάλλον εγκατάστασης, τα καλώδια του πίνακα ελέγχου ταξινομούνται συχνά σε πολλούς τύπους με χαρακτηριστικά όπως καλώδια κατά των παρεμβολών, λάδια και χημικά ανθεκτικά καλώδια, πυράντοχα καλώδια κ.λπ.

Η διαδικασία εγκατάστασης

Κατά τη διαδικασία εγκατάστασης των καλωδίων του πίνακα ελέγχου, υπάρχουν δύο σημαντικοί παράγοντες που πρέπει να προσέξουμε τη θέση εγκατάστασης μεταξύ των καλωδίων τροφοδοσίας και τη θερμοκρασία περιβάλλοντος των καλωδίων τροφοδοσίας.
Και οι δύο παραπάνω παράγοντες επηρεάζουν άμεσα την ένταση του ρεύματος. Αυτό επηρεάζει τη διαδικασία ηλεκτρικής μετάδοσης για εξοπλισμό στη διαδικασία παραγωγής.
● Θέση εγκατάστασης μεταξύ των καλωδίων τροφοδοσίας
Για τη θέση εγκατάστασης μεταξύ των καλωδίων, η αιτία της διαφοράς στην ένταση του ρεύματος οφείλεται στη θερμότητα που παράγεται μέσα στο καλώδιο τροφοδοσίας. Εκείνη την περίοδο, η ηλεκτρική ενέργεια θα χαθεί λόγω της διαδικασίας μετατροπής της ηλεκτρικής ενέργειας σε θερμική ενέργεια.
Εάν τα καλώδια βρίσκονται το ένα δίπλα στο άλλο, κατά τη μετάδοση ισχύος, η θερμοκρασία μεταξύ των καλωδίων θα αντηχεί, προκαλώντας αύξηση της συνολικής θερμοκρασίας και μείωση της έντασης του ρεύματος στο καλώδιο.
● Θερμοκρασία περιβάλλοντος του καλωδίου τροφοδοσίας.
Η θερμοκρασία περιβάλλοντος εγκατάστασης έχει μεγάλη επίδραση στην ένταση του καλωδίου. Μια θερμοκρασία 30 βαθμών θεωρείται ιδανική για ρεύμα όταν ο συντελεστής αλλαγής δεν είναι πολύ μεγάλος, αλλά καθώς η θερμοκρασία ανεβαίνει στους 60 βαθμούς, η ένταση του ρεύματος θα μειωθεί σημαντικά. Επομένως, κατά τη διαδικασία τοποθέτησης των καλωδίων του πίνακα ελέγχου, πρέπει να εξετάσουμε προσεκτικά το περιβάλλον εγκατάστασης καθώς και τη διάταξη των καλωδίων ώστε τα καλώδια να λειτουργούν με την καλύτερη απόδοση.

Το εργοστάσιό μας

Η Liaoning Pengcheng Cable Co., Ltd. ιδρύθηκε το 1990, βρίσκεται στο βορειοανατολικό κέντρο της επιχειρηματικής περιοχής Shenyang & Tieling, και είναι η συνολική δύναμη της πρώτης γραμμής των επιχειρήσεων παραγωγής συρμάτων και καλωδίων. Η Pengcheng Cable διαθέτει μια σειρά από διεθνείς προηγμένες γραμμές παραγωγής, σύγχρονα εργοστάσια, βιομηχανικά πάρκα ολοκληρωμένων επιχειρήσεων κατασκευής συρμάτων και καλωδίων. Η εταιρεία βρίσκεται τώρα στο Βιομηχανικό Πάρκο Xintaizi, στην επαρχία Liaoning, που καλύπτει μια έκταση σχεδόν 150 στρεμμάτων, ενώ η περιοχή του εργοστασίου είναι πάνω από 50 στρέμματα. Η εταιρεία δεσμεύεται κυρίως στην έρευνα και ανάπτυξη και παραγωγή εύκαμπτων πυρίμαχων καλωδίων με μόνωση ορυκτών, καλωδίων από κυματοειδές χαλκό με μόνωση ζώνης μαρμαρυγίας και νέας σειράς υψηλής αγωγιμότητας 8000 θωρακισμένων καλωδίων ισχύος από κράμα αλουμινίου με πυρήνα, όπως καθώς και καλώδια επιβραδυντικής φλόγας χωρίς καπνό χωρίς αλογόνο και συνηθισμένα σύρματα και καλώδια και άλλη πλήρη γκάμα συστημάτων έρευνας και ανάπτυξης συστημάτων καλωδιακών προϊόντων υψηλής ποιότητας, σχεδίασης, κατασκευής, εμπορίας και σέρβις. Τα προϊόντα Pengcheng χρησιμοποιούνται ευρέως στο έξυπνο δίκτυο, την ενεργειακή ενέργεια, το πράσινο κτίριο, το έξυπνο εργοστάσιο και το νοσοκομείο και άλλους τομείς. Επί του παρόντος, διαθέτει έναν αριθμό έγκυρων διπλωμάτων ευρεσιτεχνίας.

Το Πιστοποιητικό μας

Τα προϊόντα της εταιρείας έχουν περάσει την πιστοποίηση συστήματος διαχείρισης ποιότητας ISO9001/IATF16949, την πιστοποίηση συστήματος περιβαλλοντικής διαχείρισης ISO14001, την πιστοποίηση συστήματος διαχείρισης υγείας και ασφάλειας στην εργασία ISO45001, την πιστοποίηση συστήματος διαχείρισης μετρήσεων ISO10012 και άλλες 8 σημαντικές πιστοποιήσεις συστημάτων διαχείρισης. Εκτός από την εθνική άδεια παραγωγής βιομηχανικών προϊόντων, την εθνική υποχρεωτική πιστοποίηση προϊόντος (πιστοποίηση 3C), την πιστοποίηση PCCC και την πιστοποίηση China Quality CQC, την πιστοποίηση ετικετών επιβραδυντικών φλόγας, την πιστοποίηση ετικετών επιβραδυντικών πυρκαγιάς και άλλες πιστοποιήσεις.

product-1-1

FAQ

Ε: Ποια είναι η διαφορά μεταξύ του καλωδίου τροφοδοσίας και του καλωδίου του πίνακα ελέγχου;

Α: Τα καλώδια ρεύματος μεταφέρουν ενέργεια από μια πηγή στον εξοπλισμό. Τα καλώδια του πίνακα ελέγχου στέλνουν σήματα για τον έλεγχο της λειτουργίας του εξοπλισμού. Τα προϊόντα περιλαμβάνουν καλώδια από 601 έως 15 kV και 15,1 kV και άνω, καθώς και καλώδιο τροφοδοσίας χαρτιού, φορητό καλώδιο τροφοδοσίας και καλώδιο συγκόλλησης.

Ε: Ποια είναι η διαφορά μεταξύ του καλωδίου του πίνακα ελέγχου και του καλωδίου οργάνων;

Α: Η διαφορά μεταξύ του καλωδίου ελέγχου και των οργάνων χρησιμοποιείται κυρίως. Είτε μπορεί να είναι συμπαγές είτε λανθάνον. Πίσω στις «παλιές καλές μέρες» τα καλώδια του πίνακα ελέγχου (για κινητήρες) έπρεπε να έχουν μεγαλύτερο καλώδιο από τα καλώδια οργάνων για να χειρίζονται τα μεγαλύτερα ρεύματα που απαιτούνται για τους εκκινητήρες κινητήρα.

Ε: Από τι είναι κατασκευασμένα τα καλώδια του πίνακα ελέγχου;

Α: Ένα καλώδιο πίνακα ελέγχου είναι κατασκευασμένο από μηχανικό καλώδιο (συρματόσχοινο), το οποίο είναι συνήθως κατασκευασμένο από γαλβανισμένο χάλυβα, ανοξείδωτο χάλυβα ή άλλα κράματα. Τα καλώδια του πίνακα ελέγχου είναι ένα συγκρότημα ή σύστημα καλωδίων και εξαρτημάτων, όπως ένα εξάρτημα μπάλας και στελέχους, όπου υπάρχει είσοδος ή ενέργεια που προκαλεί έξοδο ή αποτέλεσμα.

Ε: Πώς να αναγνωρίσετε ένα καλώδιο πίνακα ελέγχου;

Α: Τα καλώδια του πίνακα ελέγχου ενδέχεται να χρειάζεται να επισημαίνονται με πληροφορίες όπως: αριθμός καλωδίου, τύπος καλωδίου και τμήμα ή αριθμός συσκευής στόχου και δεδομένα KKS. Κάθε μία από τις λύσεις μας για τη σήμανση των καλωδίων του πίνακα ελέγχου διατίθεται σε διάφορα μεγέθη, υποστηρίζοντας πολλές γραμμές γραμμών κειμένου στα μεγαλύτερα μεγέθη.

Ε: Μπορείτε να χρησιμοποιήσετε ένα καλώδιο πίνακα ελέγχου για τροφοδοσία;

Α: Τα καλώδια του πίνακα ελέγχου μεταδίδουν απευθείας ηλεκτρική ενέργεια από το σημείο διανομής ισχύος του συστήματος ισχύος στις γραμμές σύνδεσης ισχύος διαφόρων ηλεκτρικών συσκευών, ενώ τα καλώδια ηλεκτρικής ενέργειας χρησιμοποιούνται κυρίως για τη μετάδοση ισχυρής ηλεκτρικής ενέργειας στην παραγωγή, διανομή, μετάδοση.

Ε: Ποια είναι η ταξινόμηση των καλωδίων του πίνακα ελέγχου;

Α: Υπάρχει μια σειρά καλωδίων που μπορούν να χρησιμοποιηθούν για εφαρμογές ελέγχου, αλλά οι κύριοι τρεις τύποι είναι τα καλώδια YY, τα καλώδια CY και τα καλώδια SY. Τα ονόματά τους προέρχονται από κωδικούς που χρησιμοποιούνται από την CENELEC, την Comité Européen de Normalization Électrotechnique (Ευρωπαϊκή Επιτροπή για την Ηλεκτροτεχνική Τυποποίηση).

Ε: Πώς επιλέγετε τα καλώδια του πίνακα ελέγχου;

Α: Ένα σημαντικό κριτήριο για την επιλογή του σωστού καλωδίου είναι η κατηγορία τάσης. Για τα καλώδια του πίνακα ελέγχου αυτό ορίζεται ήδη από την ονομασία 300/500V. Η κατηγορία τάσης μπορεί επίσης να βρεθεί στην αντίστοιχη τεχνική τεκμηρίωση των προς έλεγχο εξαρτημάτων του μηχανήματος.

Ε: Πώς να διαστασιολογήσετε το καλώδιο για το καλώδιο του πίνακα ελέγχου;

Α: Πρώτα και κύρια, η εσωτερική καλωδίωση πρέπει να είναι από χαλκό. Επιπλέον, η καλωδίωση του κύριου ρεύματος δεν πρέπει να είναι μικρότερη από 14 AWG και θα πρέπει να επισημαίνεται στο σημείο σύνδεσης με γράμματα ή αριθμούς που ταιριάζουν με το διάγραμμα κυκλώματος που παρέχεται στον πίνακα ελέγχου.

Ε: Ποιος είναι ο σκοπός του καλωδίου του πίνακα ελέγχου;

Α: Τα καλώδια του πίνακα ελέγχου είναι καλώδια πολλαπλών αγωγών που χρησιμοποιούνται σε εφαρμογές αυτοματισμού και οργάνων. Τα καλώδια του πίνακα ελέγχου μπορούν να μετρήσουν και να ρυθμίσουν τις μεταδόσεις αυτοματοποιημένων διαδικασιών. Τα καλώδια του πίνακα ελέγχου είναι συχνά UL ή/και CSA.

Ε: Ποια είναι τα πλεονεκτήματα των καλωδίων του πίνακα ελέγχου;

Α: Τα καλώδια του πίνακα ελέγχου κατασκευάζονται σύμφωνα με τις αυστηρές διαδικασίες διασφάλισης ποιότητας και ποιοτικού ελέγχου. Με στόχο την παροχή υπηρεσιών για το προκαθορισμένο χρονικό πλαίσιο, τα καλώδια του πίνακα ελέγχου θα λειτουργούν άψογα για όλη τη διάρκεια ζωής.
Τα πλεονεκτήματα των καλωδίων του πίνακα ελέγχου περιλαμβάνουν:
● Ελαφρύ
● Ευελιξία για να ταιριάζει σε κάθε δομή
● Μηχανική απόδοση
● Χρήσιμο για πολλούς τομείς
● Λειτουργία κατά των παρεμβολών
● Παρατεταμένη διάρκεια ζωής
● Χαρακτηριστικό ανθεκτικό στη φθορά
● Μη διαβρωτικό υλικό

Ε: Ποιο είναι το πιο κοινό μέγεθος καλωδίου του πίνακα ελέγχου που χρησιμοποιείται;

Α: Τα πιο συνηθισμένα μεγέθη καλωδίων του πίνακα ελέγχου (ανάλογα με την απαιτούμενη αντοχή) είναι τα καλώδια 7x7 και 7x19. Ένα καλώδιο 7x7 αποτελείται από έξι κλώνους επτά συρμάτων το καθένα, τοποθετημένα γύρω από ένα κεντρικό σκέλος επτά καλωδίων. Ένα καλώδιο 7x19 έχει μια πρόσθετη στρώση 12 καλωδίων τοποθετημένη πάνω από το 7x7 προς την αντίθετη κατεύθυνση.

Ε: Ποια είναι η τάση γραμμής του καλωδίου του πίνακα ελέγχου;

Α: Η τάση λειτουργίας είναι επίσης ένας παράγοντας που πρέπει να λάβετε υπόψη κατά την εγκατάσταση καλωδίων τροφοδοσίας. Κανονικά, τα καλώδια με τάση 300V/500V ή 0,6/1kV θα δρομολογούνται σε ένα ξεχωριστό σύστημα συρταριών καλωδίων από συστήματα με χαμηλή τάση<100V.

Ε: Πού χρησιμοποιούνται τα καλώδια του πίνακα ελέγχου;

Α: Τα καλώδια του πίνακα ελέγχου είναι ιδανικά για χρήση στον τομέα διανομής ενέργειας, με την ευελιξία και την απόδοση που προσφέρουν. Ηλεκτρικά συστήματα με πολλαπλές λειτουργίες. Συστήματα που παρέχουν παρακολούθηση, έλεγχο, ρύθμιση και μέτρηση τεχνικών συσκευών και εξαρτημάτων. Αυτοματοποιημένα συστήματα.

Ε: Πώς μπορώ να επιλέξω το μέγεθος καλωδίου του πίνακα ελέγχου;

Α: Πρώτα, μετρήστε την υψηλότερη επιτρεπόμενη πτώση τάσης. Δεύτερον, υπολογίστε το ρεύμα φορτίου. Τρίτον, πρέπει να γνωρίζετε ότι το καταλληλότερο καλώδιο θα είναι αυτό που έχει μια τιμή ρεύματος πλησιέστερη στο υπολογιζόμενο ρεύμα φορτίου.

Ε: Πώς επιθεωρούνται τα καλώδια του πίνακα ελέγχου;

Α: Μια οπτική επιθεώρηση του καλωδίου, τελικά αφαιρώντας και ελαφρώς λυγίζοντας το καλώδιο στην κρίσιμη περιοχή, για να ανιχνευθεί διαφορετικά κρυφή ζημιά. Η χρήση γράσου στα καλώδια του πίνακα ελέγχου (εκτός εάν απαιτείται σύμφωνα με το εγχειρίδιο συντήρησης) πρέπει να αποφεύγεται.

Ε: Ποια είναι τα παραδείγματα καλωδίων πίνακα ελέγχου;

Α: Αυτά περιλαμβάνουν το ευρέως χρησιμοποιούμενο καλώδιο CY, το καλώδιο SY, το καλώδιο YY και τα καλώδια LiYCY & LiYY που έχουν σχεδιαστεί για ένα ευρύ φάσμα εφαρμογών αυτοματισμού βιομηχανικών διεργασιών, συμπεριλαμβανομένης της μετάδοσης σήματος, της μέτρησης, του ελέγχου και της ρύθμισης.

Ε: Ποια είναι η λειτουργία της θωράκισης καλωδίων του πίνακα ελέγχου;

Α: Η ταινία ασπίδας βοηθά στον έλεγχο των καλωδίων τροφοδοσίας για καλύτερη μετάδοση σημάτων. Είναι κατασκευασμένα από λεπτό φύλλο αλουμινίου ή επικασσιτερωμένο πλέγμα χαλκού. Το υλικό από αλουμινόχαρτο είναι αρκετά συμπαγές, επομένως είναι απαραίτητο να προσέχετε την επιτρεπόμενη ακτίνα κάμψης για να αποφύγετε το σπάσιμο του στρώματος κατά των παρεμβολών του καλωδίου του πίνακα ελέγχου.

Ε: Πώς επιλέγετε τα καλώδια του πίνακα ελέγχου;

Ε: Πόσους πυρήνες έχει ένα καλώδιο πίνακα ελέγχου;

Α: Ο αριθμός των πυρήνων του καλωδίου τροφοδοσίας είναι σχετικά μικρός, συμπεριλαμβανομένων μονοπύρηνων, δύο πυρήνων, 3 πυρήνων, 4 πυρήνων και 5 πυρήνων. Σύμφωνα με τις απαιτήσεις του ηλεκτρικού δικτύου, το μέγιστο είναι γενικά 5 πυρήνες. Τα καλώδια του πίνακα ελέγχου χρησιμοποιούνται για τη μετάδοση σημάτων ελέγχου, τα οποία περιέχουν μεγάλο αριθμό πυρήνων, που κυμαίνονται από 2 πυρήνες έως 61 πυρήνες ή περισσότερους. Τα καλώδια του πίνακα ελέγχου χρησιμοποιούν επίσης διάφορες δομές σύρματος πυρήνα και μέτρα θωράκισης για να επιτύχουν ικανοποιητικά αποτελέσματα ηλεκτρομαγνητικής συμβατότητας.

Ε: Πώς μετράτε το μήκος του καλωδίου του πίνακα ελέγχου;

A: Μετρήστε το μήκος του καλωδίου από άκρη σε άκρη σε πόδια. Στρογγυλοποιήστε το μήκος στο επόμενο ολόκληρο πόδι.

Δημοφιλείς Ετικέτες: καλώδιο πίνακα ελέγχου, Κίνα κατασκευαστές καλωδίων πίνακα ελέγχου, προμηθευτές, εργοστάσιο
